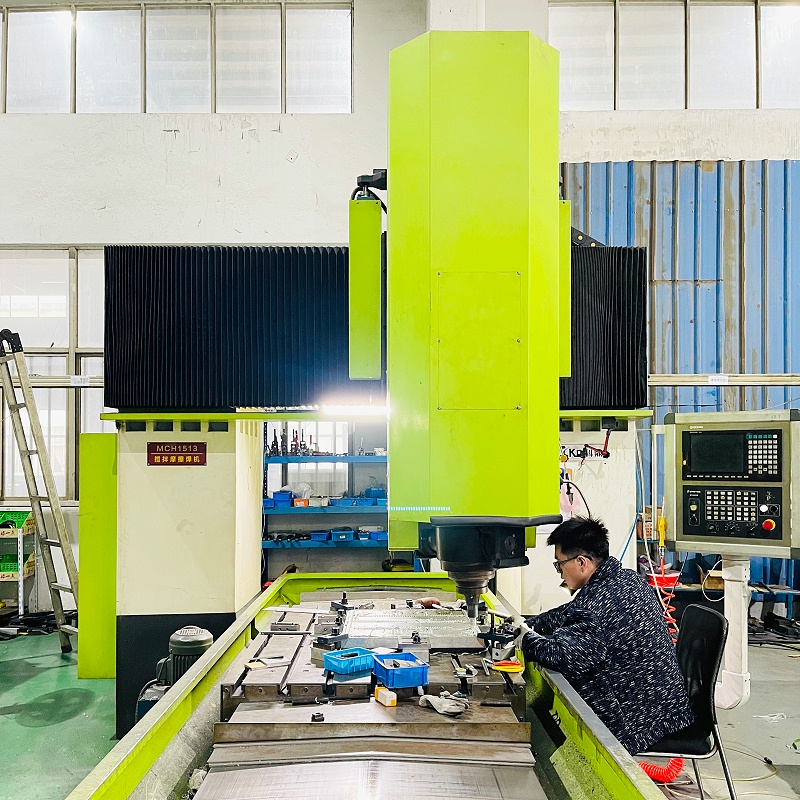

在水冷板的结构设计里面呢，其实我们只要关注到结构里边的3个支撑点就足够了

第一个支撑叫盖板的支撑

第二个支撑是我们用的搅拌头的轴肩的支撑

第三个支撑是搅拌摩擦焊接过程夹具的支撑

下面科鼎鑫小编分别介绍一下这三个支撑中需要注意的一些关键因素：

第一个就是盖板的支撑，盖板的支撑与搅拌摩擦焊接的深度有密切关系，通常我们认为这个盖板的支撑和焊接深度的比例是1:1的关系，举个例子来说搅拌摩擦焊接3毫米的厚度对这个盖板的支撑也同样是需要 3毫米的支撑台阶宽度。

第二个支撑其实就是我们的焊接过程中使用的搅拌头，它有一个直径我们称为轴肩直径，这个轴肩需要与工件充分的接触摩擦而产生的热量实现焊接，所以轴肩也需要一个支撑台阶，这个支撑台阶的宽度通常是焊接深度的2到3 倍，如焊接深度3毫米所需要的这个台阶就是5到7mm 的范围之内是比较合理的。

第三个支撑是夹具的支撑，在搅拌摩擦焊接过程中，焊接压力是比较大的，如3毫米的焊接深度它的压力有500公斤左右的压力压在零件上，所以在焊接过程中零件下方必须得有一个刚性的支撑才能满足焊接压力的需求，那这个支撑的宽度我们通常是做到轴肩直径的 2倍，比如我们用的刀具直径是10毫米，那我们这个支撑就要做到20毫米，并且这个支撑要和零件是一个仿型的结构不能有虚空和悬空的现象存在。

除了结构支撑之后我们还有一个就是焊接轨迹的结构设计，在轨迹结构的设计里面我们经常会遇到一些蛇形水道，而对于蛇形水道的R值在搅拌摩擦焊里面也有一个设计要求，这个要求通常我们是用R 值来定义，比如在实际焊接过程中，我们通常是把这个R值半径设置到不小于3毫米，最好能做到5 毫米以上，这样在焊接过程中这些转角的位置焊接就会比较稳定，对于产品的质量也能有更好的一个稳定性和可靠性。

今天科鼎鑫小编给大家介绍了一下水冷板结构的搅拌摩擦焊接结构上的一些设计需求，关于水冷板的搅拌摩擦焊接结构还有其他的一些细节方面的介绍，如焊接尾孔是怎么去留？焊接过程中还有一些搭建的结构怎么设计？搭建结构的接头来适用于搅拌摩擦焊小编下次在给大家分享！
